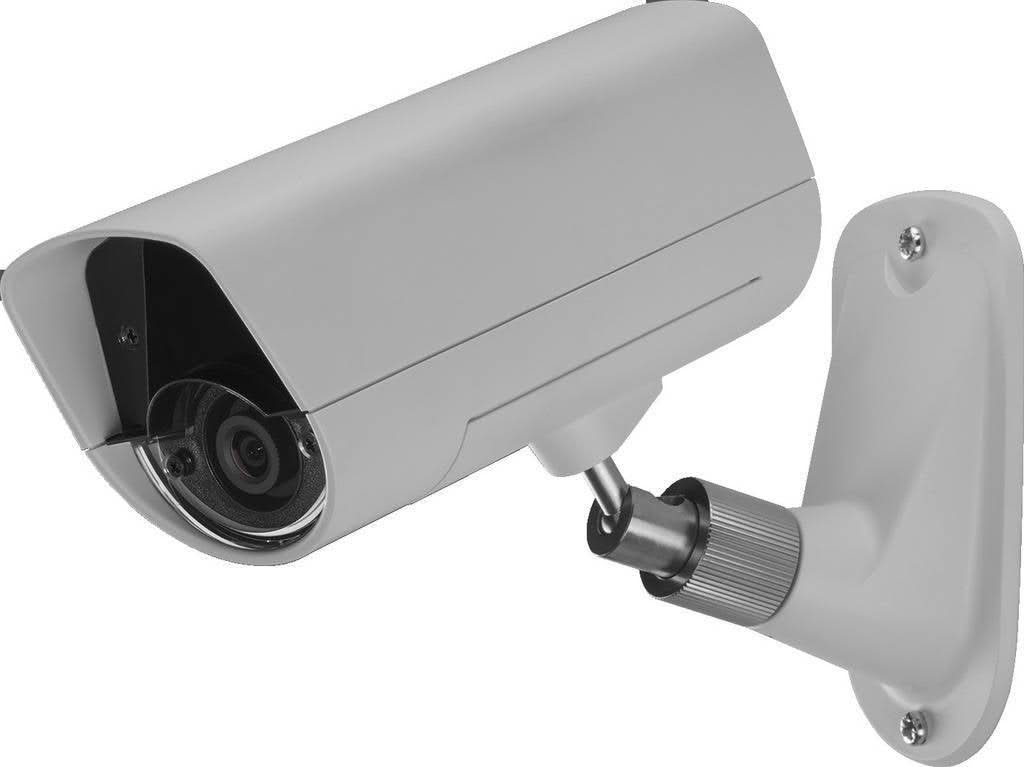

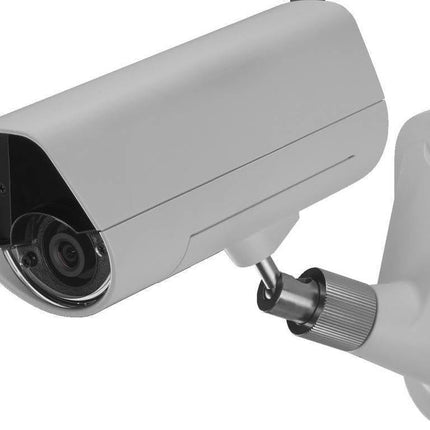

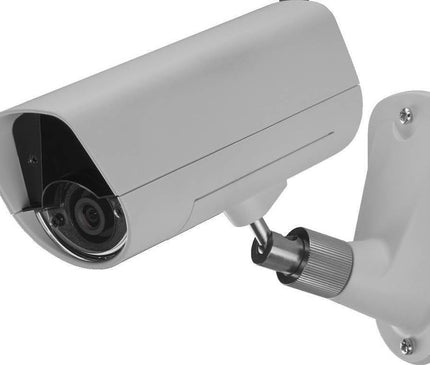

Das JA-110C PIR mit Fotokamera dient zur Aufnahme von Fotos eines überwachten Bereichs und deren Übertragung an die Zentrale des Sicherheitssystems JABLOTRON 100.

Die Aufnahme eines Bildes wird entweder durch die Aktivierung eines PG-Ausgangs, durch eine Aufforderung zur Aufnahme eines Bildes über den MyJABLOTRON Web Self-Service oder durch einen anderen Melder (durch PG-Aktivierung) ausgelöst. Diese Einstellung wird durch eine optionale Funktion ergänzt, die Serienbilder aufnimmt, die vorübergehend gespeichert werden. Sie werden später entfernt, wenn der Melder nicht aktiviert wird. Wenn der Melder zu einem beliebigen Zeitpunkt aktiviert wird, wird eine Reihe von Fotos vor der Aktivierung gespeichert, und nach der Aktivierung werden Fotos aufgenommen, die ebenfalls im Speicher verbleiben. Die Kamera ist mit einem Infrarot-Hilfslicht ausgestattet. Der Umgebungslichtsensor der Kamera kann einen PG-Ausgang im System aktivieren (z. B. zum Einschalten eines externen IR-Hilfslichts). Die Kamera wird überwacht und gegen Manipulationen gesichert. d.m.v. Ein Neigungsdetektor. Für die Verwendung im Freien, wenn die Gefahr eines direkten Kontakts besteht, wird ein zusätzliches Schutzgehäuse empfohlen. Die Kamera nimmt eine Position im System ein.

Spezifikationen;
Stromversorgung über den Bedienfeldbus 12 V (9 - 15 V)
Stromverbrauch (Leerlauf/mit zusätzlicher IR-Beleuchtung) 15 mA/150 mA
PIR-Erfassungswinkel der Kamera 75°
Reichweite der zusätzlichen IR-Beleuchtung max. 12 Meter
Kameraauflösung LQ 320x240; HQ 640x480 Pixel
Umgebung nach EN 50131-1, IV. Außenbereich, allgemein
Betriebstemperaturbereich -20 bis +60°C, max. Luftfeuchtigkeit 75%
Schutzart IP65
Abmessungen 155 x 75 x 55 mm
Klassifizierungsstufe 2 Nach EN 50131-1, EN 50131-3
Nach EN 50130-4, EN 55022, EN 50581
