JA-180PB

Spiegazione del servizio per JA-180PB

Rivelatore combinato wireless PIR e rottura vetri

Questo prodotto fa parte del sistema di allarme della serie Jablotron 100. Il sensore contiene due rilevatori indipendenti (apprende 2 indirizzi nella centrale). Un sensore PIR viene utilizzato per rilevare il movimento delle persone. La rottura delle superfici in vetro che fanno parte della stanza monitorata viene rilevata dai cambiamenti nella pressione dell'aria e dai suoni caratteristici della rottura del vetro. Il rilevatore è destinato all'uso in interni, comunica tramite il protocollo Jablotron wireless e sicuro ed è alimentato a batteria.

Installazione
Questo prodotto deve essere installato da un tecnico qualificato con certificato del produttore valido. Il rilevatore può essere installato a parete o in un angolo della stanza. Nel campo visivo del sensore PIR non devono essere presenti oggetti che cambiano temperatura rapidamente (stufe elettriche, apparecchi a gas e simili), oggetti con una temperatura prossima a quella del corpo umano e che si muovono (es. termosifone o il sole) e niente animali. Si sconsiglia di installare il rilevatore di fronte a finestre o riflettori.
Non dovrebbero esserci bocche di ventilazione, ventole o altre fonti di variazioni della pressione dell'aria o rumori intensi vicino al rilevatore di rottura vetri. Inoltre, non devono essere presenti fonti di vibrazioni o colpi/battiti nel locale da monitorare.
Davanti al rivelatore non devono esserci ostacoli che ne ostacolino la visuale e non deve essere installato in prossimità di oggetti metallici (oscurano la comunicazione radio).

Attenzione: la causa più comune di attivazione indesiderata del rilevatore è una posizione scelta in modo errato. Il rilevatore non deve essere acceso per monitorare se persone o animali si muovono nella stanza. Durante il montaggio, non toccare il sensore PIR nel rilevatore.
1. Aprire il coperchio del rilevatore (premere la clip a scatto) e scollegare il cavo dal modulo del coperchio (rilevatore rottura vetri)
2. Estrarre il modulo dal rilevatore PIR, trattenuto dal morsetto di inserimento
3. Spingere attraverso i fori per le viti nel pannello posteriore in plastica (almeno una vite deve trovarsi nel segmento per rilevare lo strappo del gruppo)
4. Avvitare la parete posteriore in plastica, alta circa 2,5 m dal pavimento (in verticale, con il morsetto a tuffo del coperchio abbassato)
5. Sostituire il modulo rilevatore PIR (con il sensore rivolto verso lo stantuffo del coperchio)
6. Lasciare la batteria scollegata e il coperchio aperto. Procedere secondo il manuale di installazione della centrale (ricevitore). Passaggi di base:
a. Mettere la centrale in servizio e attivare la modalità apprendimento con il tasto 1
B. Collegare la batteria al rilevatore PIR: questo avvierà l'apprendimento del rilevatore PIR
C. Collegare la batteria al rilevatore di rottura vetri e quindi collegare il suo cavo alla piastra del rilevatore PIR: questo apprenderà il rilevatore al successivo indirizzo libero (apprendere il rilevatore di rottura vetri solo dopo che il PIR è stato appreso)
D. Terminare la modalità di apprendimento con il tasto #

Per rispettare la norma EN 50131-2-2, il morsetto ad immersione del coperchio deve essere fissato con la vite in dotazione.
Se hai intenzione di apprendere il rilevatore nel ricevitore dopo che le batterie sono già state collegate, scollega prima entrambe le batterie, quindi premi e rilascia il contatto del coperchio (l'energia residua sarà esaurita) e solo dopo esegui la modalità di apprendimento.
Dopo aver collegato le batterie, il rilevatore necessita di circa 2 minuti per stabilizzarsi. Durante questo periodo, la sua spia luminosa rimane sempre accesa.

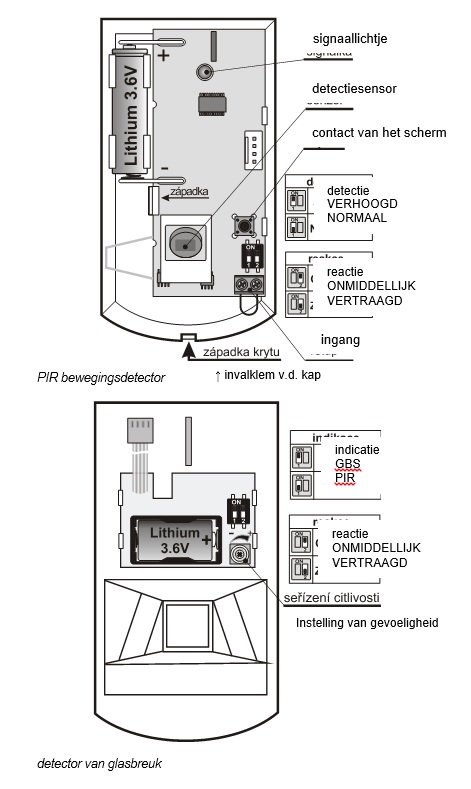

Interruttori regolabili del modulo PIR
Switch 1: determina il grado di immunità ai falsi allarmi. La posizione OFF combina una buona immunità con una risposta rapida. La posizione ON aumenta l'immunità del sensore a scapito della velocità (da utilizzare in installazioni problematiche).
Nota: la causa più comune di attivazione indesiderata è il posizionamento errato del rilevatore.
Switch 2: DEL/INS determina se il rilevatore si trova sulla via di ingresso della casa e fornisce un ritardo di uscita e di entrata = posizione OFF. In posizione ON il rilevatore richiede una risposta immediata dalla centrale inserita. L'interruttore è significativo solo se utilizzato con il pannello di controllo Jablotron con risposta impostata, ovviamente. Se nel pannello di controllo del rilevatore è stata impostata una reazione diversa o se si utilizza il rilevatore con un ricevitore JA-182N o JA-180N, l'interruttore non ha alcun significato.

Quando il coperchio viene aperto, il rilevatore risponde sempre con un segnale di manomissione.

Interruttori regolabili del modulo rottura vetri
Interruttore 1: determina cosa verrà indicato dalla spia luminosa e dal sistema in modalità test: il movimento o la rottura del vetro (vedere Test del rilevatore). L'interruttore influisce solo sul comportamento del rilevatore per 15 minuti. dopo averne chiuso il coperchio.
Nota: sebbene entrambi i rilevatori siano alloggiati in un alloggiamento, funzionano in modo indipendente. Ciascuno viene appreso per il proprio indirizzo e ciascuno può avere il proprio set di risposta (tramite interruttori o impostazione del pannello di controllo)
L'interruttore 2 determina la modalità di risposta all'attivazione del rilevatore di rottura vetri. In posizione OFF, il sistema fornisce un ritardo di entrata e di uscita (si consiglia una risposta ritardata se il rilevatore è installato vicino alla porta di ingresso). In posizione ON, l'attivazione del rivelatore fa scattare un allarme immediato.
L'interruttore ha senso solo se utilizzato con il pannello di controllo Jablotron con set di risposta NATUR. Se nel pannello di controllo del rilevatore è stata impostata una reazione diversa o se si utilizza il rilevatore con un ricevitore JA-182N o JA-180N, l'interruttore non ha alcun significato.

Test del rivelatore
Per 15 minuti dopo la chiusura del coperchio, la spia luminosa indica l'attivazione del rilevatore selezionato dall'interruttore PIR/GBS. Il pannello di controllo consente, in modalità di servizio, di controllare i segnali provenienti dai rivelatori, inclusa la misurazione della loro qualità.

Interruttore 1
- in posizione ON, un breve lampeggio della spia segnala la variazione della pressione dell'aria (battito contro il vetro), un lampeggio lungo indica l'allarme per rottura del vetro (trasferimento al quadro comandi).

- in posizione OFF, un lampeggio breve della spia segnala un movimento rilevato (inizio analisi), un lampeggio lungo indica l'allarme (un lampeggio lungo segnala anche se il vetro è stato rotto).
Test e configurazione del rilevatore di rottura vetri:
• Colpire successivamente contro tutte le superfici di vetro nell'area da monitorare con uno strumento adatto o con le mani in un guanto protettivo (in modo che il vetro sia notevolmente deformato, ma non si rompa)
• Dopo la deformazione del vetro (cambiamento di pressione nella camera) il rilevatore dovrebbe rispondere con un breve lampeggio della luce (l'interruttore dovrebbe trovarsi nella posizione BMS).
• La sensibilità alle variazioni di pressione può essere regolata tramite il trimmer sul modulo nel coperchio (in senso orario la sensibilità aumenta - una sensibilità inutilmente elevata accorcia la durata della batteria).
• Il complesso funzionamento del rilevatore può essere verificato dal tester GBT-212. Questo genera il suono del vetro infranto dopo un colpo contro il vetro.
• Se nel locale monitorato è presente un dispositivo automatico che emette rumore (aria condizionata, riscaldamento, fax, gruppi frigo, ecc.) verificare che il rilevatore di rottura vetri non sia attivato da questa attività.

Caratteristica di rilevamento Sensore PIR

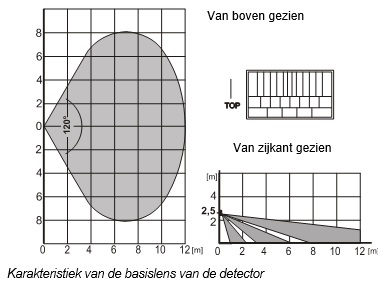

Il rilevatore viene fornito con una lente da 120°/12 m dalla fabbrica. La stanza è monitorata da 3 ventilatori (campi tenda) – vedere la figura seguente.

Caratteristica della lente base del rivelatore

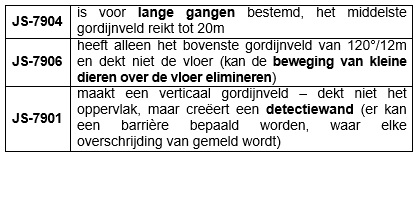

La caratteristica può essere modificata utilizzando una lente alternativa:

JS-7904 è destinato a lunghi corridoi, il campo della tenda centrale arriva fino a 20 m
JS-7906 ha solo il campo della tenda superiore di 120°/12m e non copre il pavimento (può eliminare il movimento di piccoli animali sul pavimento)
JS-7901 crea una tenda verticale - non copre la superficie, ma crea un muro di rilevamento (è possibile definire una barriera, dove viene segnalata qualsiasi violazione)

Nota: dopo aver sostituito la lente, verificare che il rilevatore copra correttamente la stanza (una lente installata in modo errato potrebbe causare un errore di rilevamento).

Scegli un periodo di sonno di 5 minuti/1 minuto per il sensore PIR
15 minuti dopo aver chiuso il coperchio, il sensore PIR entra in modalità di risparmio energetico. Se rileva un movimento, la centrale informa e non reagisce al movimento per i successivi 5 minuti (il sensore dorme). Al termine di questo periodo, il sensore si attiva e monitora continuamente fino al prossimo movimento nella stanza, ecc.
Il periodo di sospensione del sensore può essere ridotto a 1 minuto premendo l'interruttore di accensione del coperchio quando si collega la batteria del rilevatore PIR (se si collega la batteria senza premere l'interruttore del coperchio, il periodo di sospensione sarà impostato su 5 minuti).
Il rilevatore di rottura vetri è sempre pronto a segnalare un allarme.

Ingresso ausiliario per fili
Ad esempio, l'ingresso può essere utilizzato per il rilevatore magnetico porta/finestra. L'attivazione (apertura dei morsetti) ha lo stesso effetto del movimento per il rivelatore.
Il cavo collegato ai morsetti può avere una lunghezza massima di 3m, si consiglia di utilizzare un cavo schermato.
Se l'ingresso non viene utilizzato, i morsetti devono essere collegati.

Caratteristica di rilevamento del rilevatore di rottura vetri
Il rilevatore di rottura vetri ha una caratteristica di rilevamento quasi sferica. Ad esempio, è in grado di rilevare la rottura del vetro fino a 9 m, vedere l'immagine seguente (l'area del vetro deve essere di almeno 60 x 60 cm - per finestre più piccole la distanza di rilevamento sarà inferiore). Il prerequisito per il corretto funzionamento è che la superficie del vetro costituisca l'involucro dello spazio chiuso in cui è installato il rilevatore. Il rilevatore risponde alla rottura di tutti i tipi di vetro, compreso il vetro con lamina laminata.
Nota: il rilevatore non è in grado di rilevare con precisione il taglio di un'apertura nel vetro da parte di un tagliavetro. Si consiglia pertanto di monitorare gli oggetti di valore direttamente dietro il vetro con un rilevatore di movimento.

Portata caratteristica del rilevatore – vista dall'alto o di lato

Sostituire le batterie nel rilevatore
Il prodotto contiene 2 batterie e monitora continuamente il loro stato. Se diventano più deboli, l'utente viene informato (eventualmente anche il tecnico dell'assistenza). Il rilevatore continua a funzionare e indica anche il movimento con un breve lampeggio della luce di segnalazione. Si consiglia di sostituire entrambe le batterie entro 2 settimane dalla notifica. Le batterie vengono sostituite da un tecnico in modalità assistenza. Dopo che le batterie sono state sostituite, il sensore ha bisogno di circa 2 minuti per stabilizzarsi - la sua luce rimane accesa. Dopo aver sostituito le batterie, testare il funzionamento di entrambi i sensori (scegliere tramite l'interruttore PIR/BMS quale rilevatore viene indicato dalla luce di segnalazione per 15 minuti dopo aver chiuso il coperchio).
Se nel rilevatore è inserita una batteria scarica, la sua spia luminosa lampeggerà per circa 1 minuto. Successivamente, il rilevatore funzionerà, ma segnalerà una batteria scarica.
Non smaltire una batteria usata con i rifiuti domestici, ma smaltirla con i rifiuti chimici.

Rimuovere il rilevatore dal sistema
Il sistema segnala qualsiasi perdita del rilevatore. Pertanto, se si smonta intenzionalmente un rilevatore, è necessario cancellarlo da entrambi i rispettivi indirizzi nella centrale.

parametri tecnici

Alimentazione parte PIR batteria al litio tipo LS(T)14500 (3.6 V AA / 2.4Ah)
Alimentazione GBS parte batteria al litio tipo LS(T)14250 (3.6 V ½ AA / 1.2Ah)
Durata tipica della batteria circa 3 anni (il sensore PIR dorme 5 min.)
Banda di comunicazione 868,1 MHz, protocollo Jablotron
Raggio di comunicazione circa 300 m (visibilità diretta)
Altezza di installazione consigliata 2,5 m sopra il pavimento
Angolo di rilevamento / copertura di rilevamento Sensore PIR 120° / 12 m (con obiettivo base)
Distanza di rilevamento della rottura del vetro: 9 m (vetro min. 60 x 60 cm)
Ambiente secondo CSN EN 50131-1 II. interno, generale
Intervallo di temperatura di esercizio da -10 a +40 °C
Dimensioni, peso 110 x 60 x 55 mm, 120 g
Classificazione secondo CSN EN 50131-1, CSN EN 50131-2-2, CSN EN 50131-5-3
grado 2
Conforme a CSN ETSI EN 300220, CSN EN 50130-4, CSN EN 55022,
EN 60950-1
Condizioni operative CTÚ VO-R/10/06.2009-9

Il rilevatore è progettato e fabbricato in conformità con le disposizioni applicabili: Decreto governativo n. 426/2000 Coll., a condizione che venga utilizzato secondo lo scopo previsto. La dichiarazione di conformità originale è disponibile su www.jablotron.cz nella sezione consulenza (supporto).

Nota: sebbene questo prodotto non contenga materiali nocivi, non smaltirlo con i rifiuti domestici, ma consegnarlo al punto di raccolta designato per i rifiuti elettronici.
