JA-150P

Spiegazione del servizio per JA-150P

Rilevatore PIR senza fili

Questo prodotto fa parte del sistema di allarme JABLOTRON JA-100. Fornisce il rilevamento spaziale del movimento delle persone all'interno degli edifici. La caratteristica di rilevamento può essere modificata utilizzando una lente alternativa. L'immunità ai falsi allarmi è opzionale, su due livelli. Il rilevatore ha una risposta all'impulso (segnala solo la propria attivazione), comunica in modalità wireless ed è alimentato da due batterie alcaline. Il prodotto è destinato all'installazione da parte di un tecnico qualificato con un certificato Jablotron valido.

Installazione
Il rilevatore può essere installato a parete o in un angolo della stanza. All'interno del suo campo visivo non devono trovarsi oggetti che cambiano rapidamente temperatura (riscaldatori elettrici, apparecchi a gas e simili), oggetti in movimento (ad es. tende svolazzanti sopra un termosifone) o animali domestici. Si sconsiglia di installare il rilevatore di fronte a finestre o riflettori, nemmeno dove scorre l'aria (ventilazione, aria condizionata, correnti d'aria, porte che non si chiudono, ecc.). Non ci devono essere oggetti davanti al rilevatore che ostruiscono la visuale.

Figura: 1 - fori per il montaggio su parete piana; 2, 4 – fori per montaggio ad angolo; 3 – morsetto a scatto della scheda elettronica; 5 – clip a scatto del coperchio;

1. Aprire il coperchio del rilevatore (premendo la clip a scatto 5). Non toccare il sensore PIR (11) all'interno - per non danneggiarlo.
2. Estrarre l'elettronica: è fissata al morsetto a scatto (3).
3. Praticare i fori per le viti nella parete posteriore in plastica e posizionarlo sulla parete. L'altezza consigliata per l'installazione del rilevatore è di 2,5 m dal pavimento.
4. Impostare il ponticello di immunità come richiesto, vedere la configurazione del rilevatore.
5. Sostituire l'elettronica e seguire il manuale di installazione del pannello di controllo. Passaggi di base:
a. La centrale deve avere il modulo radio JA-110R.
B. Selezionare la posizione desiderata nel programma F-Link sulla scheda Periferiche e avviare la modalità di apprendimento con il pulsante Leggi.
C. Inserire le batterie (osservare la corretta polarità). Con l'inserimento della seconda batteria nel rivelatore, il segnale di apprendimento verrà inviato alla centrale e il rivelatore apprenderà la posizione selezionata. Il rilevatore si sta stabilizzando (potrebbero essere necessari fino a tre minuti), indicato dall'accensione della spia.
6. Chiudere il coperchio del rivelatore e controllare il funzionamento.

Figura: 6 – spia rossa di segnalazione attivazione; 7 – batterie; 8 – jumper di immunità regolabile; 9 – numero di serie; 10 – interruttore antimanomissione; 11 – Sensore PIR;

Commenti:
Se si desidera eseguire l'apprendimento del rilevatore nel ricevitore dopo che la batteria è già stata collegata, scollegare prima la batteria, quindi premere e rilasciare il contatto del display (10) (per consumare l'energia residua) e solo successivamente consentire al rilevatore di apprendere.
Il rilevatore può anche apprendere nel sistema inserendo il numero di serie (9), tramite il programma F-Link o tramite la tastiera (o tramite lettore di codici a barre). Tutti i numeri sotto il codice a barre devono essere inseriti (1400-00-0000-0001).

Imposta rivelatore
Il livello di immunità è impostabile tramite il jumper sulla scheda elettronica del rivelatore e determina l'immunità ai falsi allarmi. NORM (impostazione di fabbrica) combina l'immunità di base con una risposta rapida. ALTO è aumentato e fornisce una migliore immunità, ma il rilevatore risponde più lentamente.
Modalità di funzionamento del rivelatore
Il rilevatore ha 2 modalità, indicate da uno o due lampeggi quando la batteria è inserita.

Un lampeggio indica che il rilevatore sta funzionando in modalità Smartwatch, destinato al monitoraggio permanente del movimento nello spazio confinato. Se il movimento viene rilevato in modo permanente, vengono inviate tre notifiche, ogni volta dopo 20 secondi, quindi la notifica successiva viene inviata solo dopo 2 minuti. Se non viene rilevato alcun movimento permanente per 10 minuti, tornerà alla modalità tre notifiche ogni 20 secondi.

Due lampeggi indicano la modalità Intervallo di un minuto. Dopo che il movimento è stato rilevato, il rilevatore va a dormire per 1 minuto, dopodiché è di nuovo attivo per tutto il tempo fino al rilevamento successivo.
La modalità di funzionamento è determinata in modo tale che quando si inseriscono le batterie, si preme e si tiene premuto il contatto del display del rilevatore (10), si inserisce la batteria e si rilascia dopo 3 - 5 secondi. Il rilevatore lampeggia una o due volte a seconda della modalità attualmente impostata. La modalità Smartwatch è impostata in fabbrica.

Test del rivelatore
Per 15 minuti dopo la chiusura del coperchio del rivelatore, la spia luminosa segnala qualsiasi movimento e lo segnala alla centrale. Al termine di questo periodo, il rilevatore torna alla modalità selezionata quando è stata inserita la batteria.
Il funzionamento del rilevatore può essere verificato anche utilizzando il programma F-link, nel segnalibro Diagnostica.
Sostituire le batterie nel rilevatore
Il sistema segnala automaticamente che le batterie si stanno scaricando. Prima di sostituire le batterie nel rilevatore, il sistema deve passare alla modalità di servizio (altrimenti verrà attivato l'allarme di manomissione).
Caratteristica di rilevamento
Il rilevatore è dotato di una lente da 110°/12 m di fabbrica. La stanza è coperta da 3 ventole (campi a tendina) – vedere l'immagine successiva.

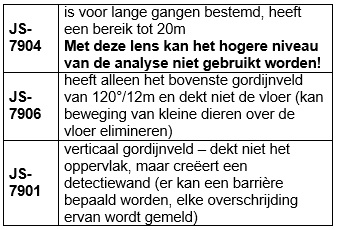

La caratteristica può essere modificata utilizzando una lente alternativa:

JS-7904 è destinato a lunghi corridoi, ha una portata fino a 20 m
Con questo obiettivo, non è possibile utilizzare il livello di analisi più elevato!
JS-7906 ha solo il campo della tenda superiore di 120°/12 m e non copre il pavimento (può eliminare il movimento di piccoli animali sul pavimento)
Campo tenda verticale JS-7901 – non copre la superficie, ma crea un muro di rilevamento (è possibile definire una barriera, ogni violazione viene segnalata)

Nota: dopo aver sostituito la lente, verificare che il rilevatore copra correttamente la stanza (una lente installata in modo errato potrebbe causare un errore di rilevamento).

parametri tecnici
Alimentazione 2 pz. batteria alcalina AA (LR6) 1.5V 2400mAh
Durata tipica della batteria circa 2 anni (la più lunga nel
modalità smartwatch)
Banda di comunicazione 868,1 MHz, protocollo JABLOTRON
Raggio di comunicazione circa 300 m (terreno libero)
Altezza di installazione consigliata 2,5 m sopra il pavimento
Angolo di rilevamento / copertura di rilevamento 110° / 12 m (con obiettivo base)
Dimensioni 95 x 60 x 55 mm
Grado di classificazione 2
secondo EN 50131-1, EN 50131-2-2,
Ambiente secondo EN 50131-1 II. interno, generale
Intervallo di temperatura di esercizio da -10 a +40 °C
Inoltre è conforme a EN 50130-4, EN 55022

Il prodotto JA-150P è progettato e fabbricato in conformità con le disposizioni applicabili: Decreto governativo n. 616/2006 Coll., a condizione che venga utilizzato secondo lo scopo previsto. La dichiarazione di conformità originale è disponibile su www.jablotron.cz nella sezione consigli.

Nota: sebbene questo prodotto non contenga materiali nocivi, non smaltirlo con i rifiuti domestici, ma consegnarlo al punto di raccolta designato per i rifiuti elettronici.
