JA-111A-Basis

Serviceerklärung für die Basis JA-111A

Kabelgebundene Außensirene

Dieses Produkt ist Teil des JABLOTRON JA-100 Alarmsystems. Die Sirene sorgt für eine optische und akustische Alarmmeldung im Außenbereich. Auch andere zusätzliche Tonanzeigen sind möglich. Die Sirene enthält eine Pufferbatterie, die bei einem Stromausfall den Betrieb übernimmt. Das Produkt ist für die Installation durch einen geschulten Techniker mit einem gültigen Jablotron-Zertifikat vorgesehen. Das Produkt muss von einem geschulten Techniker mit einem gültigen Jablotron-Zertifikat installiert werden.

Installation
Die Sirene wird an einer vertikalen Wand montiert, wobei der Blitz nach unten zeigt. Vermeiden Sie die Montage in der Nähe von Dachrinnen und an Orten, an denen die Gefahr der Eisbildung besteht.

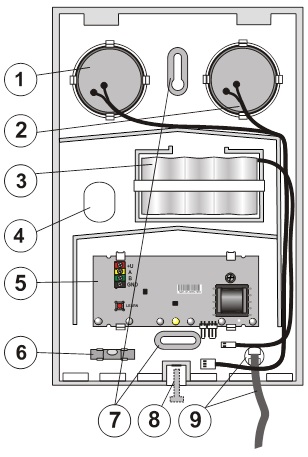

Abbildung: 1 – Elektroakustischer Wandler; 2 – zweiter elektroakustischer Wandler; 3 – NiCd-Akku; 4 – Öffnung für Versorgungskabel; 5 – Platte der Elektroniksirene; 6 – Flüssigkeitsfläschchen; 7 – Löcher zur Montage der Sirene an der Wand; 8 – Sirenenkopfschraube; 9 – Kabel mit Schnalle zum Verriegeln der Zentralabdeckung (durch Drücken der Tauchklemme kann es leicht gelöst werden)

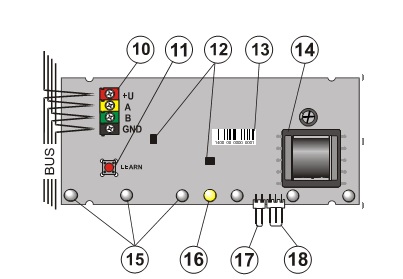

Abbildung: 10 – BUS-Klemmen; 11 – Schlüssel zum Lernen; 12 – Manipulationssensoren; 13 – Seriennummer; 14 – Hochspannungstransformator; 15 – sehr scharfe Blitzsignalleuchten; 16 – gelbe Signalleuchte für Störung; 17 – Batterieanschluss; 18 – Anschluss Elektroakustischer Wandler (Achtung, Hochspannung)

1. Öffnen Sie die äußere Abdeckung der Sirene (Schraube 8 nach unten).
2. Ziehen Sie das Buskabel durch Loch 4 im hinteren Teil der Sirene
3. Schrauben Sie die Sirene mit den Befestigungslöchern 7 (2 Schrauben) an der gewählten Stelle fest. Mithilfe der integrierten Libelle 6 kann die genaue vertikale Position der Sirene ermittelt werden

Vor dem Anschließen des BUS muss das System von der Stromversorgung getrennt werden.

4. Schließen Sie das Buskabel an die Klemmen (10) an.
5. Stecken Sie den Ersatzakku in den Anschluss (17).
6. Befolgen Sie die Anweisungen zur Installation des Bedienfelds. Grundlagen:
a. Nach dem Einschalten blinkt die gelbe Signalleuchte (16), da die Sirene nicht der Anlage zugeordnet ist.
B. Wählen Sie die gewünschte Position im F-Link-Programm auf der Peripheriekarte aus und starten Sie den Lernmodus mit der Schaltfläche „Lesen“.
C. Drücken Sie den Druckknopf in der Sirene (11) – sie lernt und das gelbe Licht erlischt.
7. Bringen Sie die Sirenenabdeckung wieder an.
Eigenschaften festlegen
Dies erfolgt durch das F-Link-Programm – Card Peripherals. Nach Position der Sirene Interne Einstellung auswählen. Es erscheint ein Dialog, in dem Einstellungen vorgenommen werden können: (* zeigt die Werkseinstellung an)
Abschnitt: Dies bestimmt, für welche Abschnitte die Sirene aktiviert wird und kann auch Ein-/Ausgangsverzögerung und Scharfschaltung signalisieren. Das Tonsignal ist für alle Abschnitte ab Werk eingestellt.*
Reaktion: Hier wird festgelegt, ob die Sirene bei Signal EW* (Warnung außen) oder IW (Warnung innen) ertönt. Der Alarmton kann auch komplett ausgeschaltet werden (andere Funktionen bleiben erhalten).
Sirene heult: mit Unterbrechungen*, ohne Unterbrechungen
Begrenzung der Absenkdauer: 1, 2, 3*, 4, 5 Minuten.
Lauterer Ton: JA / NEIN* – dies betrifft nur die Eingangs-/Ausgangsverzögerungssignalisierung und die Töne bei Kontakt der PG-Ausgänge.
Signalton bei Abschnittsbetrieb: JA / NEIN* – wenn aktiviert, piept die Sirene 1x beim Scharfschalten, 2x beim Unscharfschalten und 3x beim Unscharfschalten nach einem Alarm. Nur für die eingestellten Abschnitte.
Blinken 30 Minuten nach dem Alarm: JA / NEIN* Das längere Blinken (Blinken) kann durch erneutes Scharfschalten des Systems oder durch Löschen der Alarmanzeige im System (über die Tastatur) gestoppt werden.
Blinken alle 60 Sekunden: JA/NEIN* optionale Betriebsanzeige.

Ton der PG-Ausgänge:
Für jeden PG-Ausgang kann ein Tonsignal eingestellt werden:
Ton 1 – langsames Piepen 1 x pro Sekunde (solange das PG eingeschaltet ist)
Ton 2 – schneller Piepton 2 x pro Sekunde (solange das PG eingeschaltet ist)
Ton 3 - 1x Piepton beim Einschalten des PG, 2x beim Ausschalten des PG
Ton 4 – langer Piepton für 20 Sekunden beim Einschalten von PG

Prioritäten des Sirenenbetriebs:
Die höchste Priorität hat das Ertönen der Sirene, die niedrigere Priorität hat der Piepton bei Betrieb, die niedrigste Priorität hat die Aktivität der PG-Ausgänge (PG1 höher als PG2 usw.). Der Ton mit der höheren Priorität beendet immer den Ton mit der niedrigeren Priorität.
Die Verbindung zur Börse geht verloren
Bei einem Bruch des Versorgungskabels ertönt und blinkt die Sirene 3 Minuten lang (dies geschieht nicht, wenn die Anlage in Betrieb ist).
technische Parameter
Spannungsversorgung aus dem BUS der Zentrale 12 V (9...15 V)
Stromverbrauch im Standby (Ruhe) 5 mA
Stromaufnahme bei Kabelwahl 50 mA
Backup-Akku NiCd-Pack 4,8 V / 1800 mAh
Lebensdauer ca. 3 Roky
Piezoelektrische Sirene 110 dB/m (bei voll geladenem Akku)
Abmessungen 200 x 300 x 70 mm
Klassifizierungsstufe 2
gemäß CSN EN 50131-1, CSN EN 50131-4
Umweltklasse IV im Außenbereich, generell -25 bis +60°C
Schutzart IP34D
Entspricht auch CSN EN 50130-4, CSN EN 55022, CSN EN 60950-1

Das Produkt JA-111A wurde gemäß den geltenden Bestimmungen entwickelt und hergestellt: Regierungsverordnung Nr. 17/2003 Slg. und 616/2006 Sb., bei bestimmungsgemäßer Verwendung. Die Original-Konformitätserklärung finden Sie auf www.jablotron.cz im Beratungsbereich.

Hinweis: Obwohl dieses Produkt keine Schadstoffe enthält, entsorgen Sie es nicht im Hausmüll, sondern geben Sie es an der für Elektroschrott vorgesehenen Sammelstelle ab.
